繞線式三相異步電動機轉子Y點連接的改造案例分析。

繞線式三相異步電動機轉子Y點連接的改造案例分析。

      案例中的工廠是一家中型化工公司。工廠有西安西瑪電機生產的JR137-8、JR158-8等80多臺繞線式三相異步電動機。由于設備老化和近年來故障頻發，電機運行時轉子產生火花，西瑪電機售后服務人員檢查后發現電流表讀數增加導致熱繼電器工作，電動機不能正常工作，嚴重影響正常生產。
      故障現象及原因分析

      據了解，近年來西安西瑪電機經常無法使機械部分工作，轉子上不斷出現火花，隨后繼電器被關閉。經調查，電機轉子的Y點連接斷裂，導致停機檢修。由于維護時間長，生產的連續性受到影響。

      經過反復觀察和檢查，原因如下：

      （1） 部分機器老化、啟動和運行經常過載，導致電流大、溫度高。

      （2） 驅動磨缸的減速箱齒輪有磨損跡象，在運行過程中會產生較大的振動。

      （3） 受變速器振動的影響，離合器和離合器膠有不同程度的磨損。

      （4） 轉子的Y點除了連接點外沒有固定點。

      基于上述原因，繞線式三相異步電動機轉子在Y點的斷裂是由于離合器對Y點的負載產生機械振動，從而導致電機轉子線圈與Y點之間的連接中斷

      改進思路和方法

      Y點與轉子連接的主要原因是振動，振動引起的相互應力由Y點銅環和轉子線圈的三個連接點分擔。因此，我們正在設置幾個Y點銅環連接點。這樣，連接上的負載被分配，從而可以大大降低連接上的負載，并且可以防止在連接處發生斷開。

      我們改進了5臺電動機轉子的y點。具體措施如下：

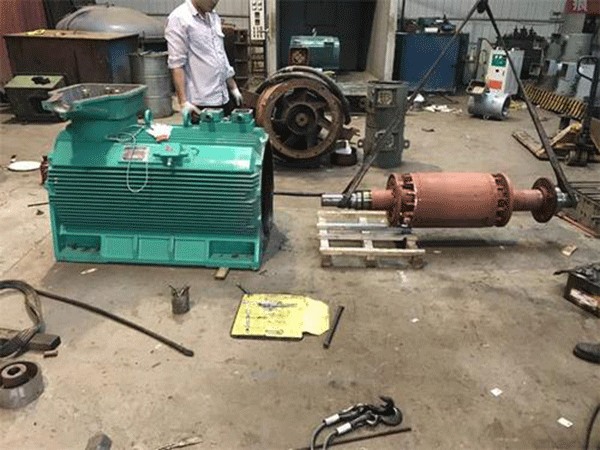

      （1） 取下磨機電機Y點連接端的端蓋，露出轉子的整個Y點。

      （2） 取一塊100×20mm的銅板，每端鉆一個5mm的孔，在轉子線圈與Y點銅環連接處用螺釘鎖緊。加錫把它們緊密地連接起來。

      （3） 鉆一個小孔，在轉子鐵芯的四個對稱點上各鉆一個10mm的螺釘。

      （4） 取4塊50×20mm的銅板在工字鋼兩端鉆孔。一端與轉子鐵芯對稱的4點相連，另一端垂直于Y點銅環。

      改進后的效果

      經過一年多的生產實踐，西瑪電機售后服務人員對5臺繞線式三相異步電動機轉子的Y點改進取得了顯著效果，基本消除了這一缺陷。成本僅30元/臺，改造時間僅半天左右。這也節省了大量的外發維修費用，消除了電動機故障造成的生產停機時間，減少了公司的過度損失。

      西安西瑪電機生產的JR系列電機分有電刷提升和短路裝置和無電刷提升和短路裝置兩種。JS/JR系列三相異步電機為防護式，根據用戶需要也可制成管道通風式。
