高壓電機軸承漏油原因分析

高壓電機軸承漏油原因分析

      高壓電動機是指額定電壓在1000V以上的電動機，常用電壓為6000V和10000V。由于國外電網不同，也有3300V和6600V的電壓等級，接下來，西安西瑪電機售后服務中心為大家分析關于高壓電機軸瓦漏油的可能原因是什么？
三相異步電動機軸瓦漏油的可能原因是什么？

      軸承式高壓電動機在運行過程中，經常出現電動機漏油現象。分析了電機漏油的原因，提出了一種有效、實用、經濟的處理方法。改進后的電機運轉良好，軸瓦漏油現象得到了很大改善。為今后其它軸承式高壓電動機漏油處理提供參考和借鑒。

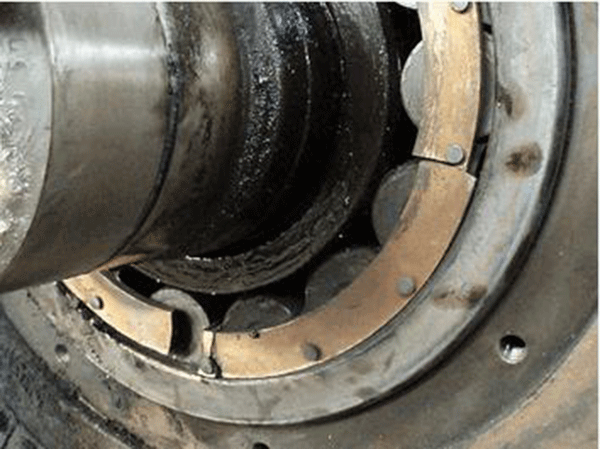

電機滑動軸承的工作原理

      當電機軸徑在軸瓦中處于靜止位置時，軸徑與軸瓦之間存在間隙。當軸徑旋轉時，潤滑油可在軸徑水平中心線和軸瓦間隙下方形成油楔。粘度、粘附在軸徑表面和軸瓦上的油會產生很大的擠壓壓力。當軸直徑達到一定的速度時，產生足夠的壓力使軸直徑增大，油從軸增大的間隙流出直徑。因為在油流中，軸直徑一側的壓力大于另一側的壓力，因此另一側的軸徑向移動，最后軸徑穩定在一個位置，使其作用于軸徑的兩側。壓力是平衡的。

電動機滑動軸承內外壓差大的主要原因如下：

      一方面，強制潤滑襯套運行時，注入軸瓦的潤滑油具有一定的壓力；

      第二，西安西瑪電機軸承油膜的形成是一個不斷變化的動態過程。潤滑油在軸承體內空氣中高速運動時，會產生許多油泡。同時，軸瓦上的油套環不斷作用在油面上，并產生油泡。儲物箱壓力增大；

      第三種是風機在電機內旋轉時產生的負壓，導致滑動軸承內外壓差大。

結構不完善，主要表現在以下幾個方面：

      一方面，滑動軸承內部只有一個浮動迷宮環，軸承內部只有一個密封環。密封通道短，抗滲油流動阻力低，容易沿軸貫穿件逸出。

      第二，密封結構不能平衡軸承箱內外壓差。由于安裝在軸承箱上的浮動迷宮環與箱體接觸面之間存在間隙，且浮動迷宮環被軸上的彈簧壓縮，因此在電機運行一段時間后，浮動迷宮環與電機軸和浮動迷宮磨損將產生間隙電機運轉一段時間后，軸承內蓋7上的密封圈和密封圈也會有間隙，最終在壓差的作用下漏油；

原滑動軸承密封結構不合理

      電機軸只有軸瓦中心線兩側有排油槽。由于西安西瑪電機軸承箱內壁無油滴入電機軸承槽內。機油在負壓下流過第一個軸表面。浮動迷宮環和密封圈進入電機。

滑動軸承本身有缺陷

      滑動軸承本身存在如下缺陷：軸瓦上下蓋間隙較大，軸承內蓋間隙較大。

用戶使用不當

      用戶在使用西安西瑪電機生產的軸承電機時，主要存在以下問題：

      一方面是進油壓力過高，油位過高，另一方面是電機長期運轉，浮動迷宮環磨損嚴重，未經維修，滑動軸承上的緊固螺釘松動，三是負荷或其他因素，振動使電機損壞軸瓦密封，同時容易產生過多的油霧，在風機產生的負壓作用下，沿著軸入口之間的間隙流向電機。在用戶使用方面，很容易消除軸承漏油的原因。只要用戶按照電機使用說明書對電機進行維修和保養，軸承就不會造成漏油，保持一定的進口壓力，防止電機過度振動和松動。

消除高壓電機軸漏油的結構改進

      電動機內部漏油處理原理

      考慮到浮動迷宮環與密封圈之間有一個環形腔，當腔室中的空氣壓力大于軸承箱內的油壓時，空氣壓力阻止軸承腔內的密封油流出。如果我們檢查圖中冷卻循環風的流向，我們會發現B風區的氣壓相對較大。將高壓風引入浮動迷宮環5與B風區密封環之間的環形空腔，方法簡單，節約成本，是一種值得嘗試的解決方案。

      具體實施方法

      在電機兩側的風擋環頂部和軸瓦的內端蓋上鉆兩個圓孔。一段內徑為24mm、壁厚為3mm、長度為15mm的鍍鋅金屬管通過電焊連接到風擋環上。內端蓋用螺絲固定在鍍鋅金屬管上。兩個金屬管用耐油抗老化液壓制動軟管連接，連接處用軟管卡箍固定。更換后重新安裝電機。

      電機改造后，用專用的電氣清潔劑清洗電機內部，檢查定子繞組和電纜絕緣情況。隔離電機定子繞組老化區域，更換老化電纜。

      定子線圈兩側下部加裝排油管

      西安西瑪電機為了檢查軸承式高壓電動機的漏油情況，減少漏油對電動機的損害，可以在高壓電動機定子線圈的下側安裝放油管。當軸承漏油時，容易積油的地方會開小孔。在電機外面。機油排放管配有一個切斷閥，可以定期排放機油，并便于觀察和評估電機機油泄漏情況。

處理結構及原因

      1、軸封結構不完善。

      2、瓦座與瓦罩結合面變形。

      3、軸封設計不良。由于瓦座內瓦片兩端間隙的大小，沒有回油槽，油封的兩個結合面有間隙。瓷磚的兩端都沒有擋油板。

      4、油環加工質量不足，油環不平衡：尺寸不匹配。

運行維護原因

      1、潤滑油添加過多。超過允許水平。

      2、潤滑油類型不匹配。

      3、瓦座與瓦罩連接面上的舊密封漆未清理干凈。

      4、新封口顏色填充不均勻，甚至忘記填色。

      5、墊片安裝不正確。

      6、進、回油管、油杯、溫度計等套管、閥門連接處密封不良

      7、通風系統在軸承端部形成真空，潤滑油被吸出軸承。

      西安泰富西瑪電機有限公司生產的YKK系列高壓三相異步電動機可作驅動各種不同機械之用。如通風機、壓縮機、水泵、破碎機、切削機床及其它設備，并可供煤礦、機械工業、發電廠及各種工礦企業作原動機，歡迎廣大新老用戶選購。
