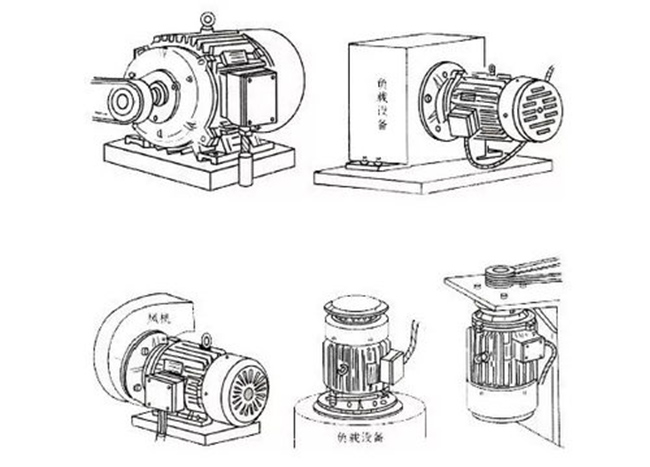

西安泰富西瑪電機的安裝方法（如下圖所示）是指電動機與機械系統的結構或其他部件之間的連接。有兩種類型的代碼，一種是IMBx，另一種是IMVy。其中，IM是國際公認的安裝方法代碼；B代表水平，限于電機的水平軸線；V代表垂直位置，限制在電機的垂直軸上；X和y是指示連接位置和方向的1-2個數字。常德安徽電機直銷廠家介紹了電機常見的安裝方法和規范。

西瑪電機安裝型式代號

　　IM+B(或V)+阿拉伯數字(1-2位)

　　IM：安裝方式英文“Installation al Mounting type”的縮寫;

　　B：表示電機在使用時為臥式安裝，軸呈水平方向;

　　V：表示電機在使用時為立式安裝，軸與水平方向垂直。

　　說明：電機主軸伸端統一為“D”端，如果為雙軸伸電機，輔助軸伸端統一定義為“N”端

　　IMB安裝代號釋義

　　B3——臥式用地腳安裝在基礎構件上;

　　B35——臥式借用地腳安裝在基礎構件上，并附用凸緣安裝;

　　B5——臥式用凸緣安裝;

　　B6——臥式用地腳安裝在墻上，從D端看地腳在左;

　　B7——臥式用地腳安裝在墻上，從D端看地腳在右;

　　B8——臥式用地腳安裝在頂上方;

　　B9——臥式D端無端蓋采用D端機座端面安裝;

　　B15——臥式采用地腳主安裝，D端無端蓋采用機座端面輔助安裝;

　　B20——臥式有抬高地腳，并用地腳安裝在基礎構件上

　　規律：只有一個數字代號的沒有輔助或附加安裝。

　　IMV安裝代號釋義

　　V1——立式用凸緣安裝，D端朝下;

　　V15——立式用地腳安裝在墻上，并用凸緣作附加安裝，D端朝下;

　　V3——立式用凸緣安裝，D端朝上;

　　V5——立式用地腳安裝在墻上， D端朝下;

　　V6——立式用地腳安裝在墻上， D端朝上;

　　V8——立式D端無端蓋，用D端機座端面安裝，D端朝下;

　　V9——立式D端無端蓋，用D端機座端面安裝，D端朝上;

　　V10——立式機座有凸緣并用其安裝，D端朝下;

　　V16——立式機座有凸緣并用其安裝，D端朝上;

　　以上代號僅是西瑪電機與基礎構件的安裝方式，對于和設備的聯接方式則采用另外的代號。
