西安西瑪電機引接線選用標準有哪些？

西安西瑪電機引接線選用標準有哪些？

西安西瑪電機提醒您，在電機的使用過程中，有一種重要的材料不太常用，即直接連接到電機并直接連接到逆變器和變壓器接線的電線。今天，西安西瑪電機維護制造商為您檢查電機導線的選擇標準。



對于電機用戶來說，應該清楚如何根據電機的運行條件、電機電流和其他參數進行選擇。對于相應電機使用的引線，電機引線可以更好地滿足運行條件的要求。此外，西瑪電機用戶在購買電纜時還應與供應商溝通相關技術要求。

下面的西瑪電機車間整理了一個案例，以便您更直觀地了解如何根據電機調整電機電線。

一臺額定功率為100KW、額定電壓為380V的三相異步電機為一根線，以保證電機的穩定運行。首先，我們需要計算電機負載100KW的線電流。

對于三相對稱電路，三相電路功率的計算公式為P=1.732IUCosφ。

根據三相電源公式，線路電流公式：I=P/1.732Ucosφ其中：P為電路功率，U為線路電壓，三相為380V，cosφ為電感負載的功率因數。通常，100KW電機負載的線電流為0.8。

I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A

電流值也應根據負載的類型和數量進行校正。當許多大型電機負載時，電機的啟動電流非常大，是工作電流的4至7倍。因此，還應考慮西安西瑪電機的啟動電流，但啟動電流時間不是很長。通常，在選擇電線時，只應考慮1.3至1.7系數。如果取1.5，則電流為285A。

如果有多個60KW負載未同時使用，則操作系數可取0.5至0.8。如果此處取0.8，則電流為228A。您可以根據此電流選擇電線、空氣開關、接觸器、熱繼電器和其他設備。因此，不能省略計算電流的步驟。

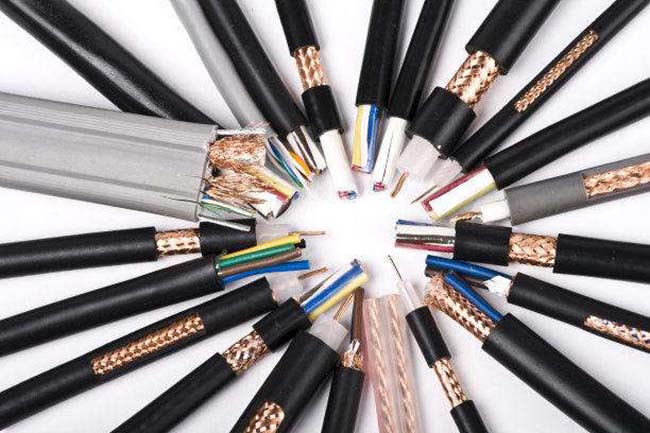

導線選擇：西安西瑪電機根據導線制造商的允許載流量表，選擇50平方米銅芯橡膠線或70平方米銅心塑料線。

此外，公司還應注意變壓器的選擇：變壓器的選擇有很多條件。這里，總容量簡單地除以性能因數并四舍五入。

S=P/cosφ=100/0.8=125KVA

西安西瑪電機導絲還包括耐熱溫度要求。除了滿足導電性要求的線芯直徑和線芯材料外，另一個非常關鍵的要求是符合導線的絕緣層。

大于125KVA的變壓器可用于100kw電機。50平方銅芯電纜能承受多少電流取決于安裝方法、環境溫度、電纜結構和其他因素。

在許多情況下，西瑪電機選擇電機導電線，主要考慮到引線的性能與其絕緣層的厚度有關，這可以避免生產和加工過程中因零件不可靠而導致絕緣損壞的問題。然而，對于緊湊型電機，由于其安裝空間的因素，在許多情況下，它們需要選擇符合要求的耐熱線和相對較薄的絕緣層（如JG線），在這種情況下，對引線絕緣層的材料要求更高，其絕緣層應滿足耐熱要求，耐腐蝕性和機械和電氣性能。

當電機繞組線與繞組一起浸入時，這意味著電機繞組線必須具有浸入電阻，這也是電機繞組線和普通電纜要求的區別。
