為什么對超過4kW的西瑪電機使用三角形連接？

為什么對超過4kW的西瑪電機使用三角形連接？

主要是為了降低負載電流。通常，高性能西瑪電機使用三角形連接。


在相同功率下，380V線圈的額定電流比220V線圈的額定電流小3倍(√3 = 1.732). 隨著額定電流的減小，相應電機定子繞組的磁線直徑也變小。這對發動機的制造過程和發動機運行期間的加熱有很大的好處。因此，4 kW以下的西瑪電機通常采用星形連接，而4 kW以上的電機采用三角形連接。


三相異步電動機的星形連接和三角形連接之間的區別是：

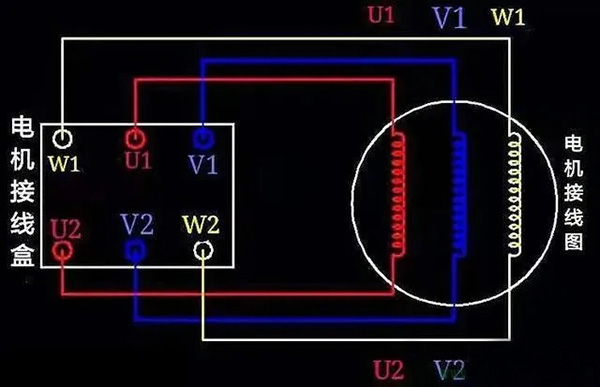

三相異步電動機每相繞組有兩個導體端，一個稱為前端，另一個稱為端部。根據國家標準，第一階段的第一階段用U1表示，最后用U2表示，如下圖所示：

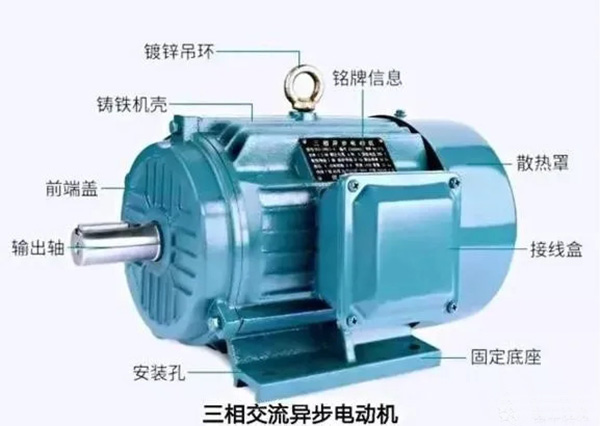

第二相繞組的端部和端部分別用V1和V2表示，第三相繞組的端部和端部分別用W1和W2表示。這6個頭部和末端分別引出至電機外殼的接線盒，并標記相應的電工接線。

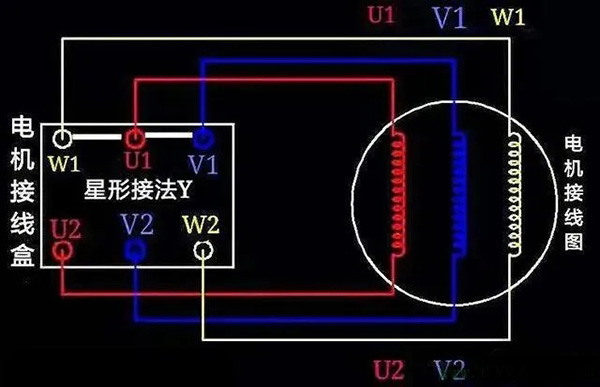

通過在接線盒中端子的第一個和末端之間切換，可以根據電源電壓的差異輕松切換到星形連接Y或三角形連接。見下圖：


如上圖所示連接W1、U1和V1，用銅連接器連接W1、U1和V1，形成星形連接。星形連接方式的特點是：有助于降低繞組線圈的耐壓（220V），降低絕緣水平，降低起動電流；缺點是電機功率降低，因此大多數4kW以下的小功率電機采用星形連接法。

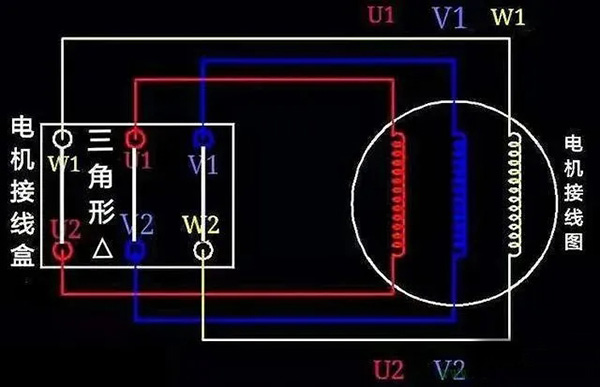

三角形△ 連接如下圖所示：


輸出功率為4kW或以上的西瑪電機設計為三角形連接。三角形連接三角形連接方法包括將W1和U2與作為電源輸入電纜的銅連接器短接在一起；然后將U2和V2短接在一起，這是一根電源輸入電纜；最后V1和W2合并，這是第三條電壓輸入線。

三角形連接：有利于增加西安西瑪電機的功率，缺點是啟動電流大，電機定子繞組必須承受電壓（380V），這增加了電機的絕緣程度。
